Промышленные секционные ворота с панорамным остеклением ISD02

22-1587455440.jpg_3
Промышленные секционные ворота с панорамным остеклением ISD02 Промышленные секционные ворота с панорамным остеклением ISD02
Доставка по всей России
Гарантия качества всех товаров
Наличный и безналичный расчет
Возможность возврата товара
Звоните! Мы проконсультируем по товару!

Описание

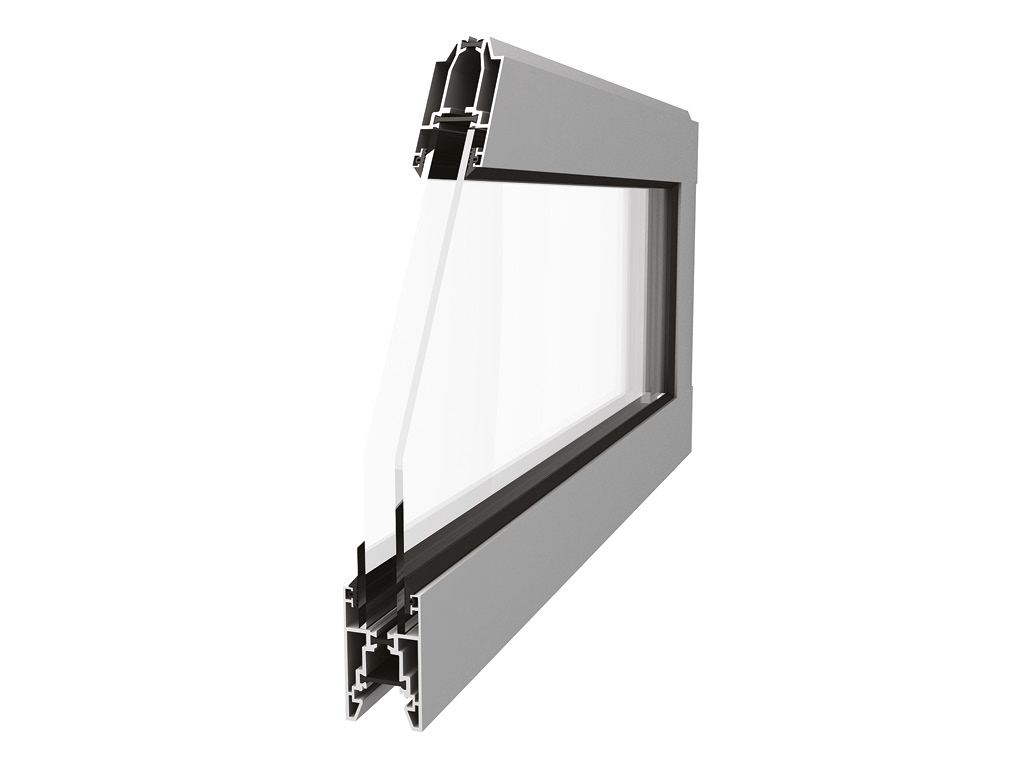

Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Они не уступают по прочности промышленным секционным воротам серии ISD01 благодаря тому, что панорамные панели изготавливаются из прочных алюминиевых профилей. Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида. Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности и базовую комплектацию, что и промышленные секционные ворота серии ISD01. Ворота могут быть автоматизированы с помощью электроприводов для промышленных и гаражных ворот (модель выбирается в зависимости от площади полотна).

Безотказность, количество циклов открывания-закрывания, не менее 100 000 / 25 000

Вес полотна ворот, кг/м² 14,5

Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 0,4 (В)

Усилие ручного открывания и закрывания, Н, не более 260

Зона применения

Преимущества

Дизайн

ДИЗАЙН ПАНЕЛЕЙ ТИП ПОВЕРХНОСТИ ПАНОРАМНЫЕ ПАНЕЛИ TEXT TEXT

Таблица размеров

Параметр Показатель
Высота проема, мм от 2 000 до 6 000
Ширина проема, мм от 2 000 до 6 100
Притолока, мм от 150
Пристенки, мм от 120
Высота светового проема ячеек, мм от 370 до 720
Ширина светового проема ячеек, мм не более 3 000

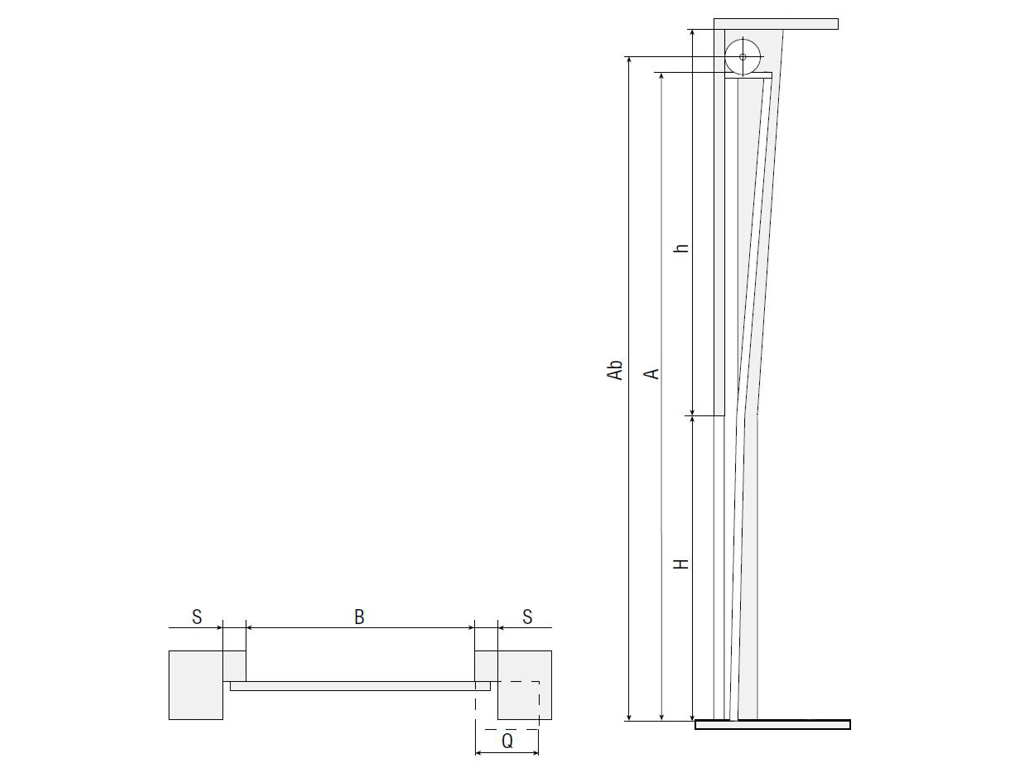

Размеры проема

Конструкция

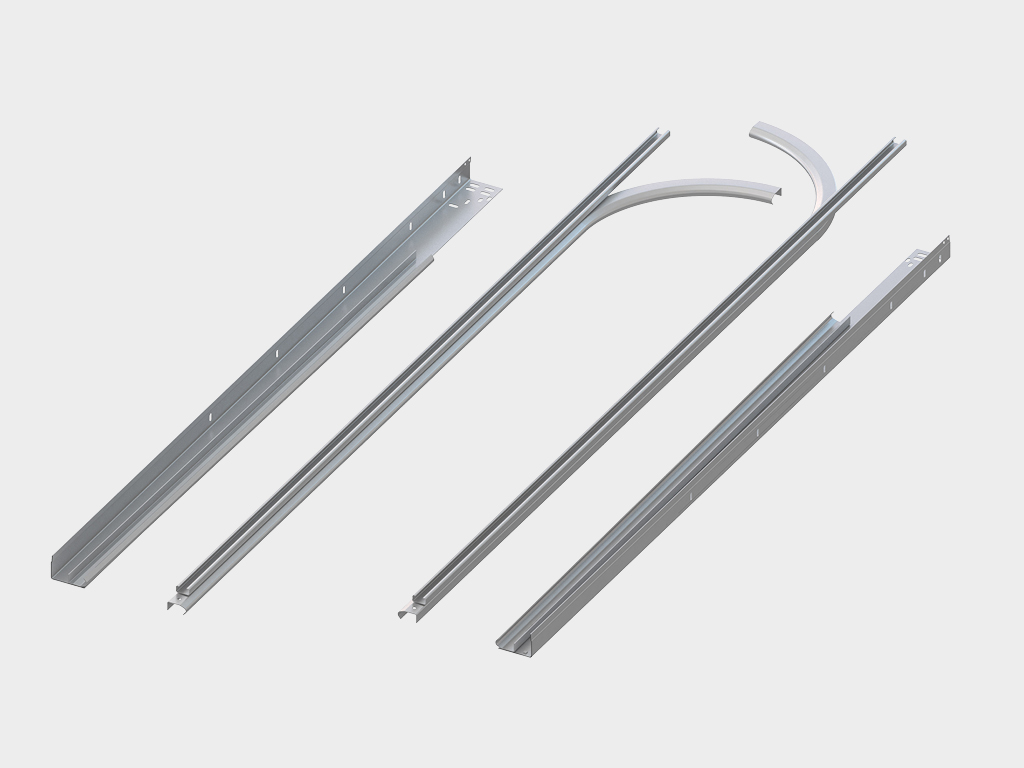

1. Вертикальная направляющая 2. Угловая стойка 3. Вал цилиндрический 4. Устройство защиты от обрыва пружины 5. Барабан 6. П-образный кронштейн 7. Балансирующий пружинный механизм (торсионная пружина) 8. Муфта соединительная 9. Внутренний опорный кронштейн 10. Верхняя опора с держателем ролика 11. Боковая опора с держателем ролика 12. Внутренняя петля 13. Устройство защиты от разрыва троса 14. Нижний профиль 15. Панорамная панель 16. Нижний уплотнитель 17. Уплотнитель боковой 18. Верхний профиль 19. Верхний уплотнитель 20. Боковая крышка с отверстиями для крепления 21. Светопрозрачное ударопрочное заполнение панели 22. Пружинный амортизатор 23. Кронштейн крепления к потолку

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках: H — высота проема (расстояние от пола до верха проема); B — ширина проема (расстояние от левого до правого края проема); h — притолока (расстояние от верха проема до потолка) от 150 мм; b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм; L — глубина помещения. При замере Н и В за итоговый размер принимается наибольшая величина. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина. ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

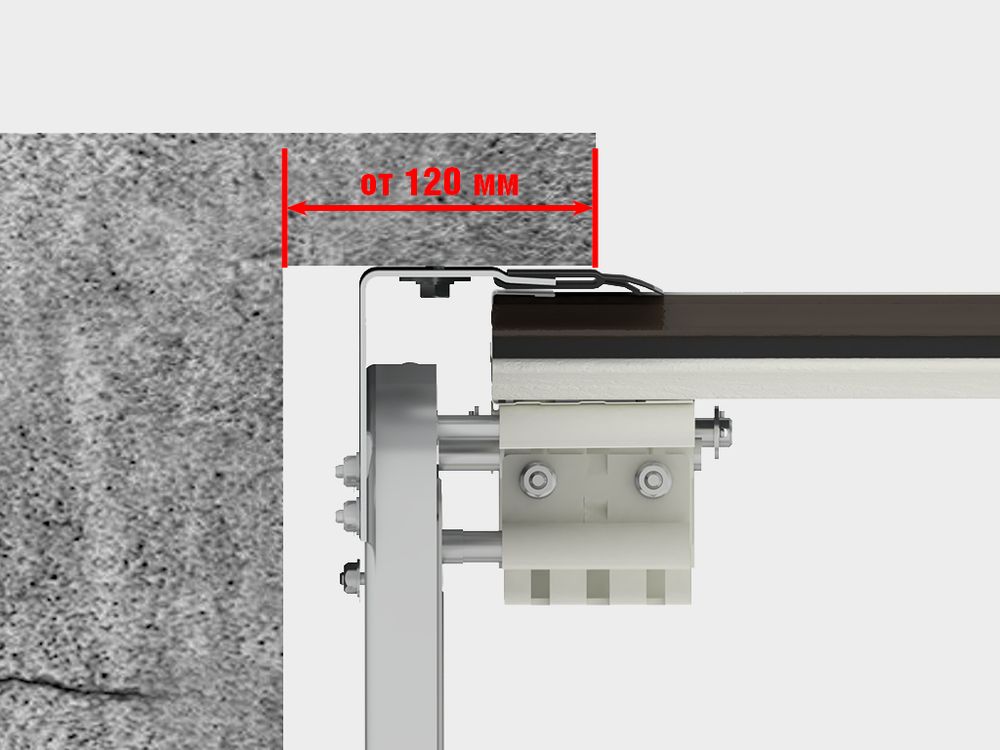

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Стандартные конструктивные решения

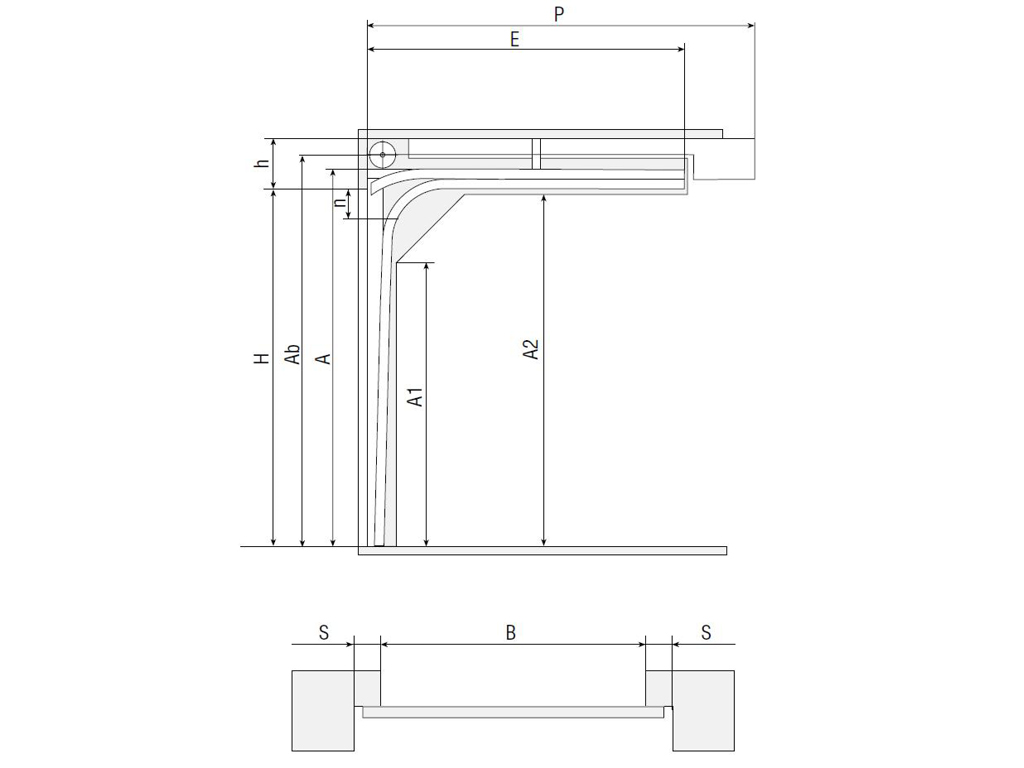

Низкий подъем, барабан спереди
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 110
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А - 543
A2, мм Высота горизонтальной направляющей А - 106
E, мм Длина горизонтальных направляющих Н + 300
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 190 — без потолочного привода; до 235 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм; до 10 — с потолочным приводом; до 70 — с потолочным приводом, при нижней сэндвич-панели и ширине проема более 4 500 мм
Низкий подъем, барабан спереди (RKTN)
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ (RKTN)
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 160
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А - 552
A2, мм Высота горизонтальной направляющей А - 115
E, мм Длина горизонтальных направляющих Н + 440
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 245 — без потолочного привода; до 300 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм; до 60 — с потолочным приводом; до 125 — с потолочным приводом, при нижней сэндвич-панели и ширине проема свыше 4 500 мм

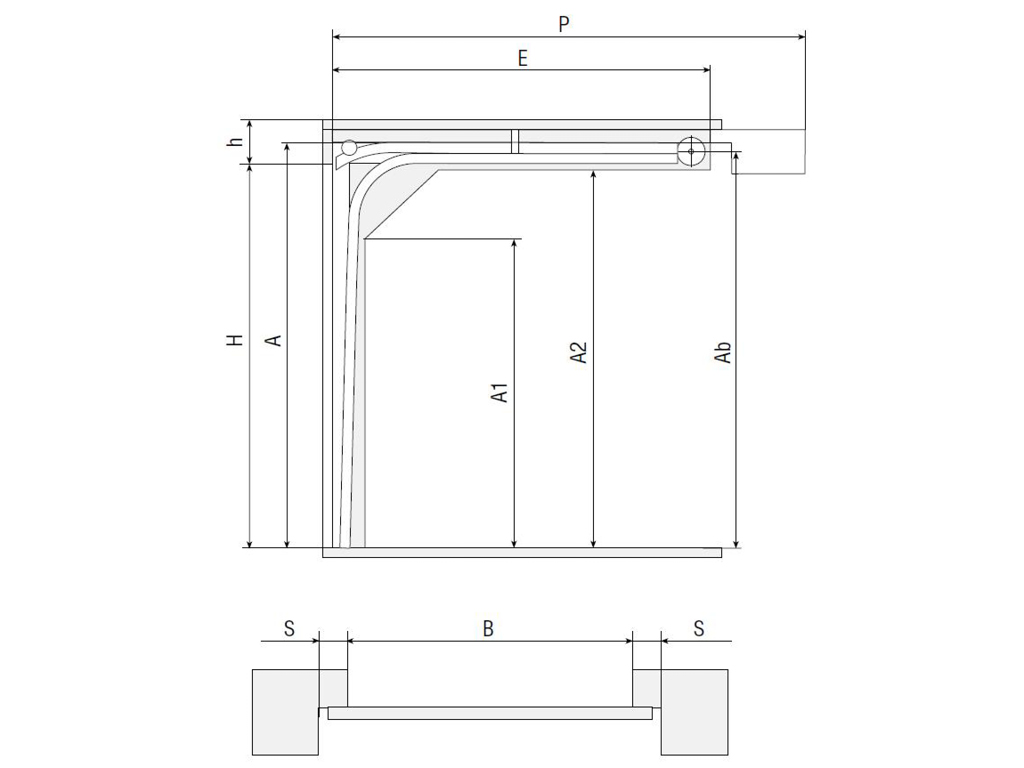

Низкий подъем, барабан сзади
НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 150; ≥ 160 (с потолочным приводом)
B, мм Ширина проема B
A, мм Высота угловой стойки при h > 170: H + 110; при 150 ≤ h ≤170: H + h - 60
Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей А - 543
A2, мм Высота горизонтальной направляющей А - 106
E, мм Длина горизонтальных направляющих Н + 510
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 240 (без привода); 40...60 (с потолочным приводом)

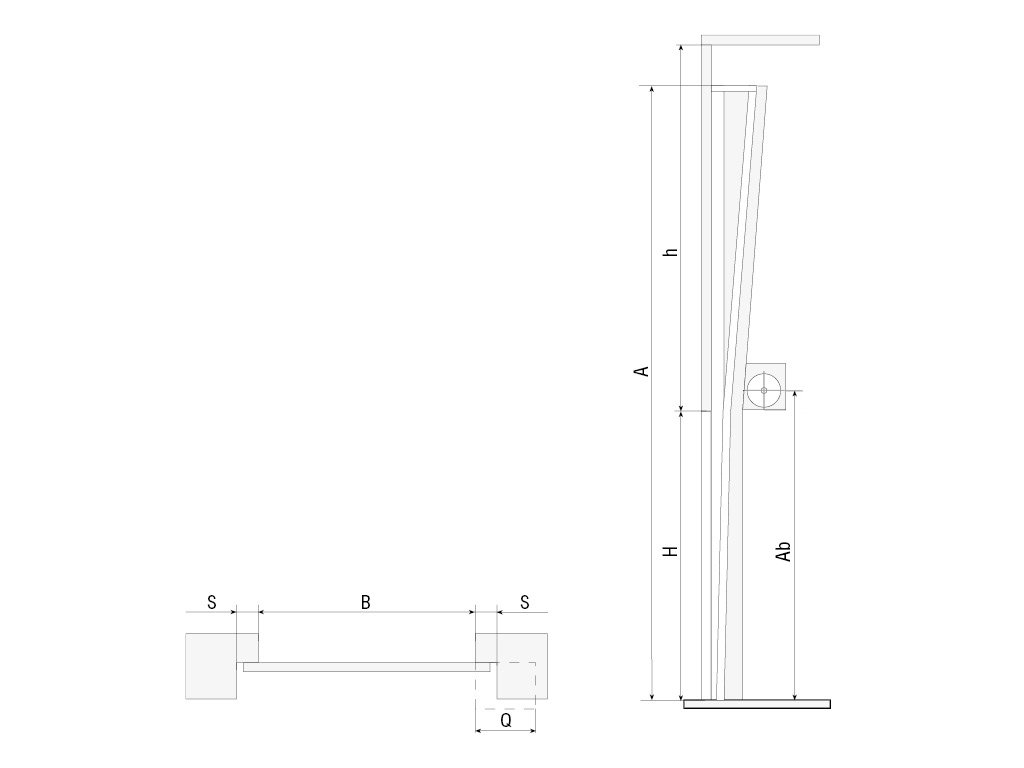

Стандартный подъем
СТАНДАРТНЫЙ ПОДЪЕМ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема B
A, мм Высота угловой стойки R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана A + 97
A1, мм Высота вертикальной направляющей R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей А - 110
E, мм Длина горизонтальных направляющих R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060
Q, мм Зона расположения привода на вал 300

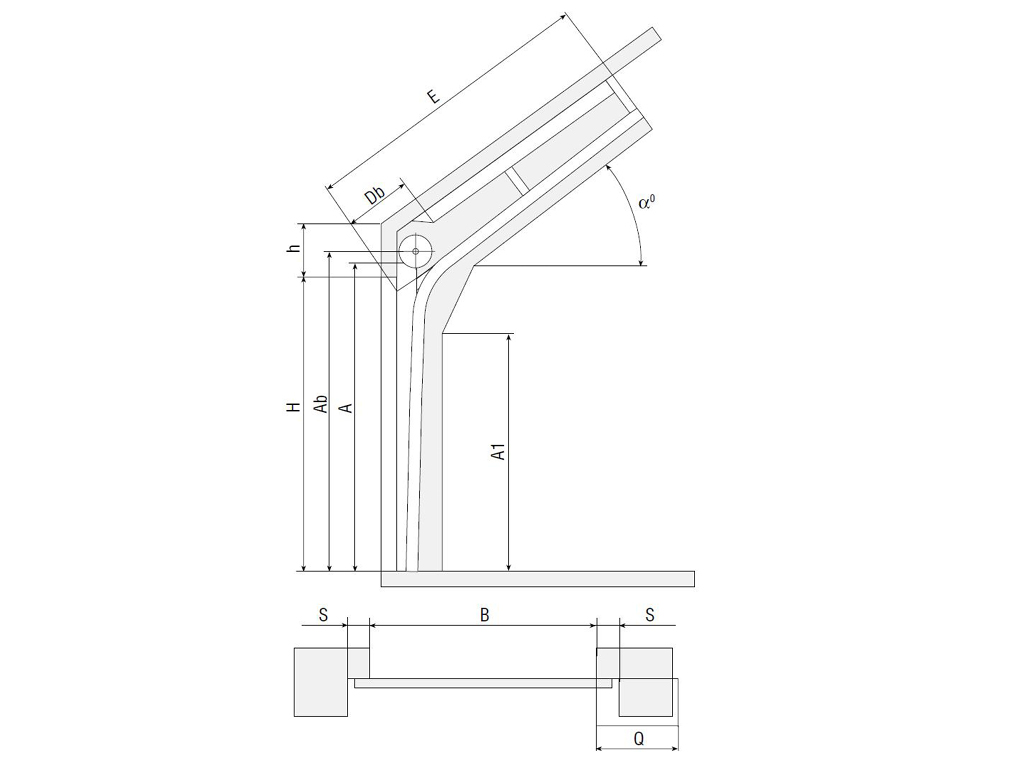

Стандартный наклонный подъем
СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > 500
B, мм Ширина проема B
A, мм Высота угловой стойки H + 250…985
Ab, мм Высота оси вала и барабана А + 86/97
A1, мм Высота вертикальной направляющей Н - 300
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

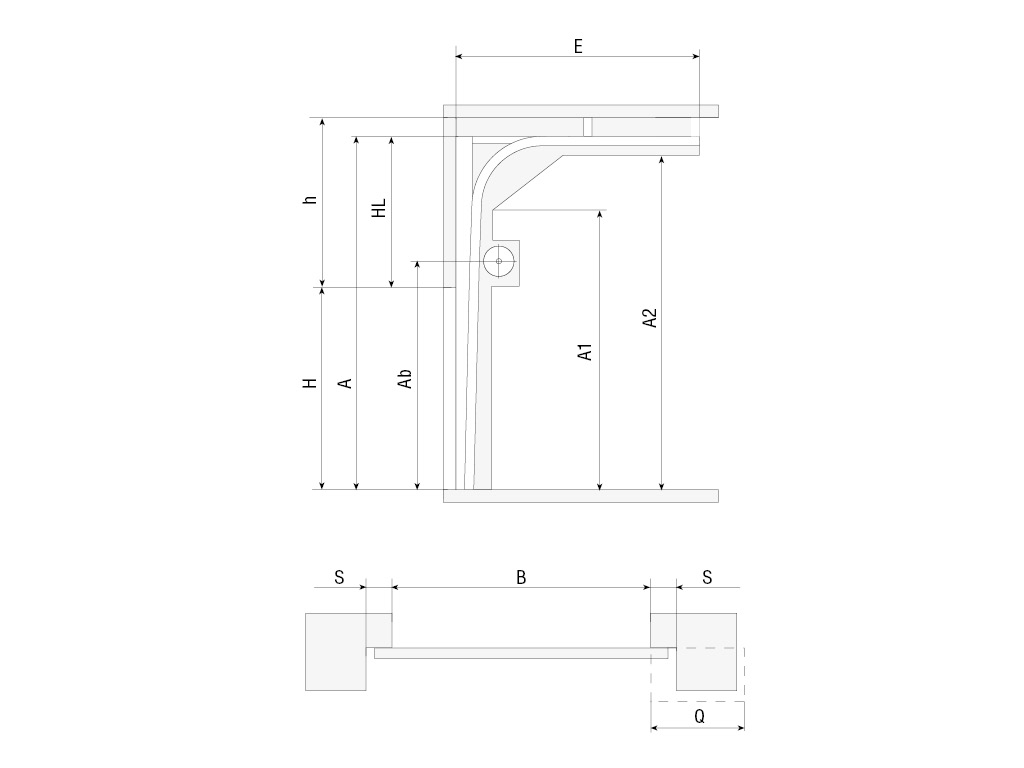

Высокий подъем
ВЫСОКИЙ ПОДЪЕМ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h - 330
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана A + 86/97
A1, мм Высота вертикальной направляющей А - 580
A2, мм Высота горизонтальной направляющей А - 53
E, мм Длина горизонтальных направляющих H - НL + 470...600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300
Высокий подъем, барабан снизу
ВЫСОКИЙ ПОДЪЕМ, БАРАБАН СНИЗУ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥1 600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана H + 400...600 + 280
A1, мм Высота вертикальной направляющей А - 580
A2, мм Высота горизонтальной направляющей А - 53
E, мм Длина горизонтальных направляющих H - НL + 470...600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство ≥ 300
Q, мм Зона расположения привода на вал ≥ 500

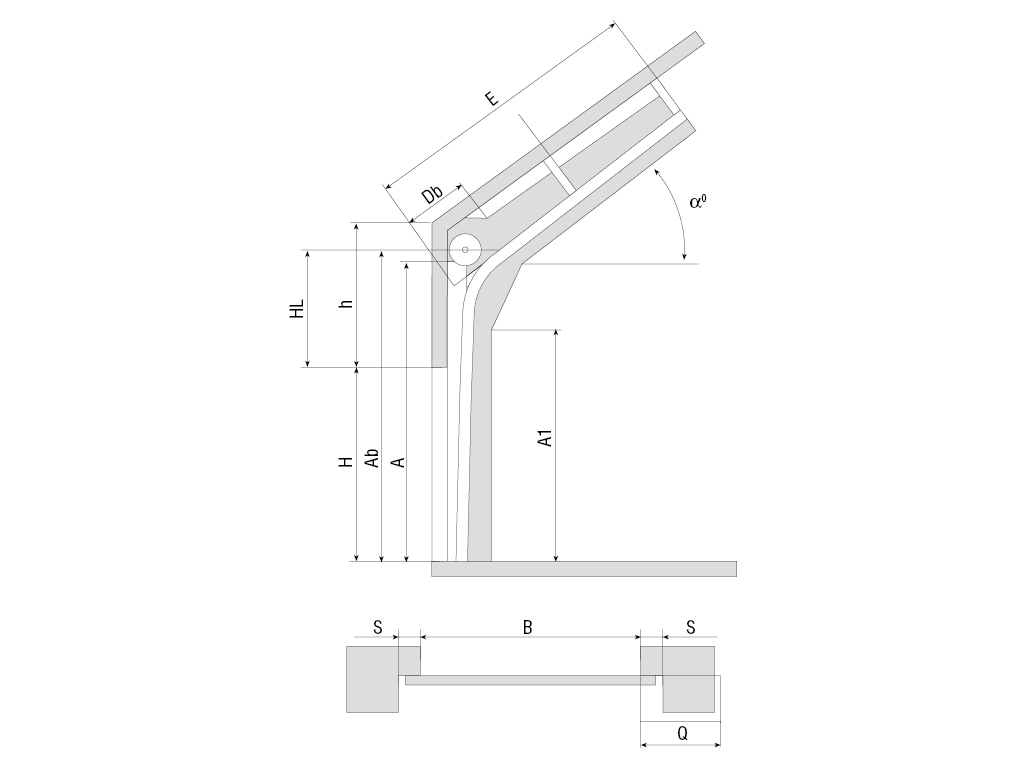

Наклонный высокий подъем
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана ≤ А + 86/97
A1, мм Высота вертикальной направляющей Н + HL - 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300
Наклонный высокий подъем, барабан снизу
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ, БАРАБАН СНИЗУ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 1 600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема ≥ 1 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана Ab > H + 680
A1, мм Высота вертикальной направляющей Н + HL - 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300 min
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал ≥ 650
Вертикальный подъем
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > Н + 500
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана A + 166
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300
Вертикальный подъем, барабан снизу
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ, БАРАБАН СНИЗУ
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > H + 120
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана H + 680
S, мм Минимальное боковое пространство 500 min
Q, мм Зона расположения привода на вал ≥ 650

Базовая комплектация

Полотно из панорамных панелей. В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

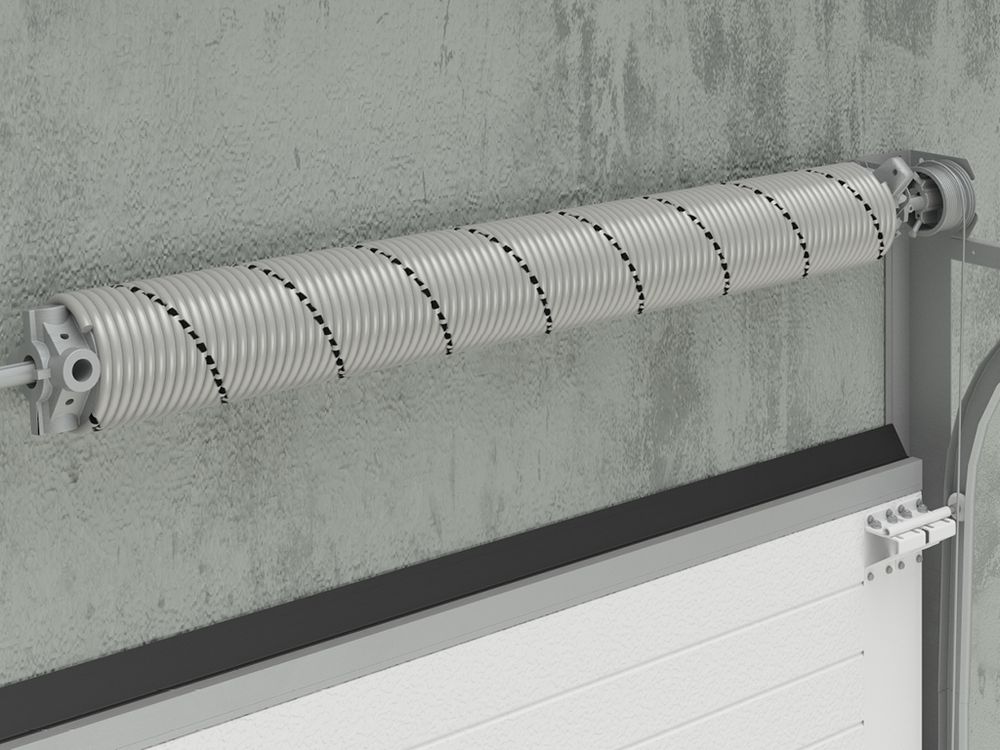

Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.

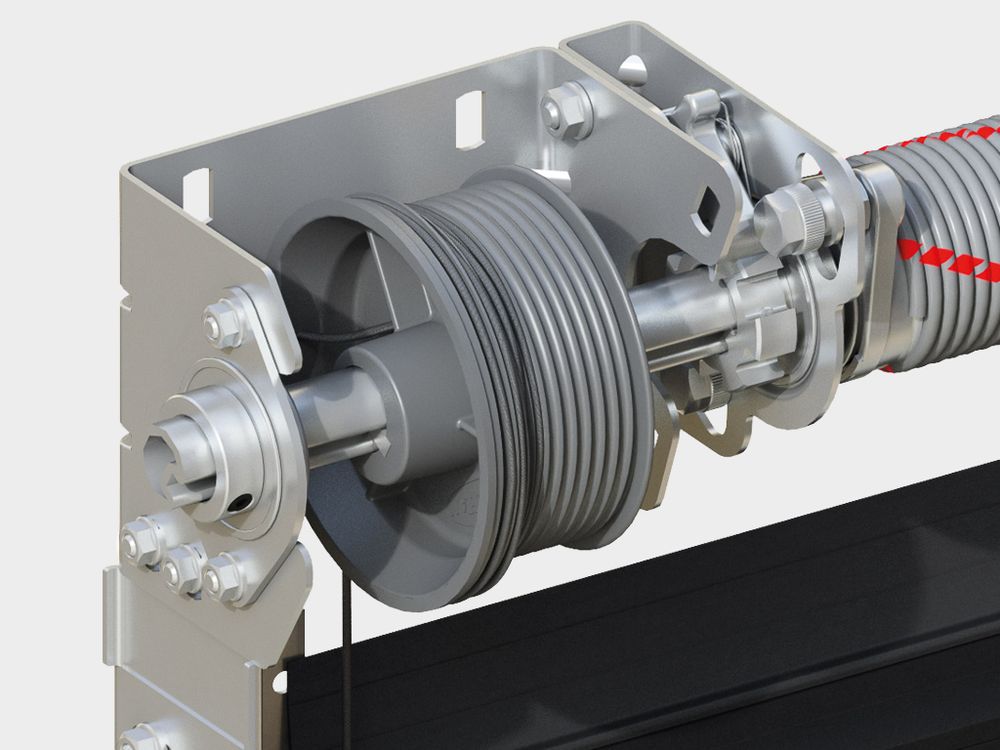

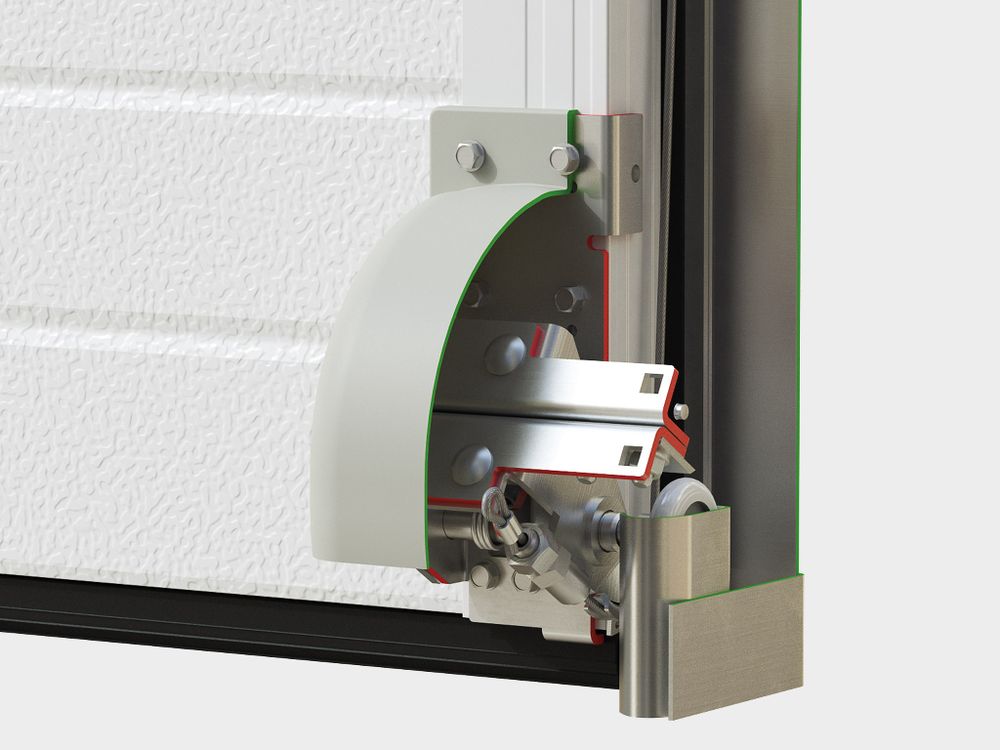

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает аварийное падение полотна ворот.

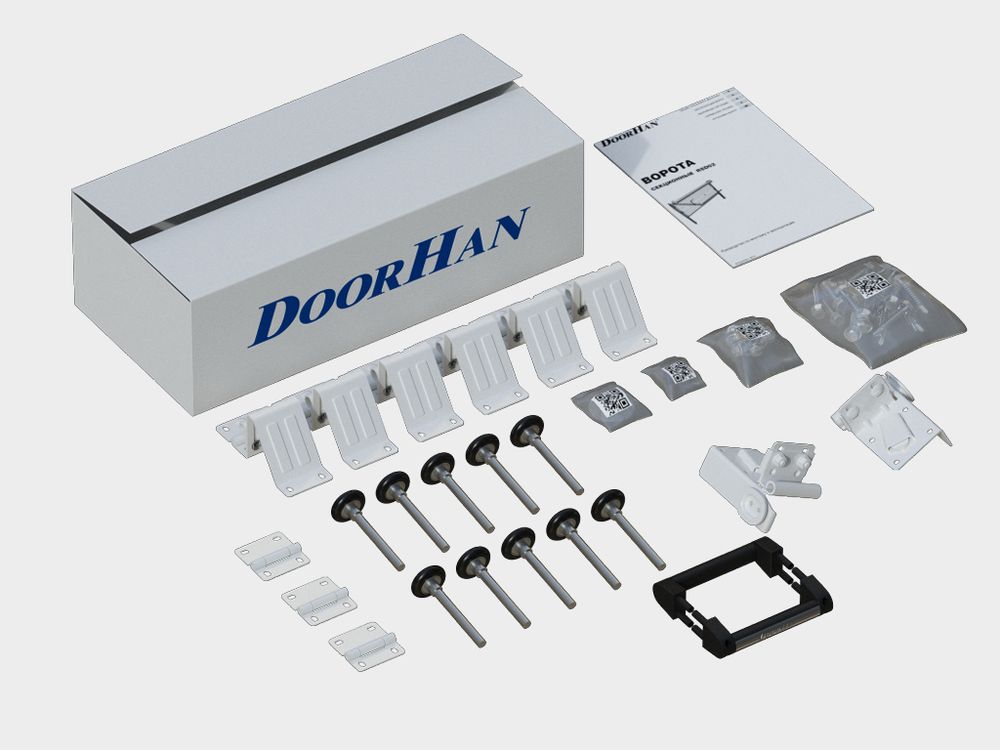

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

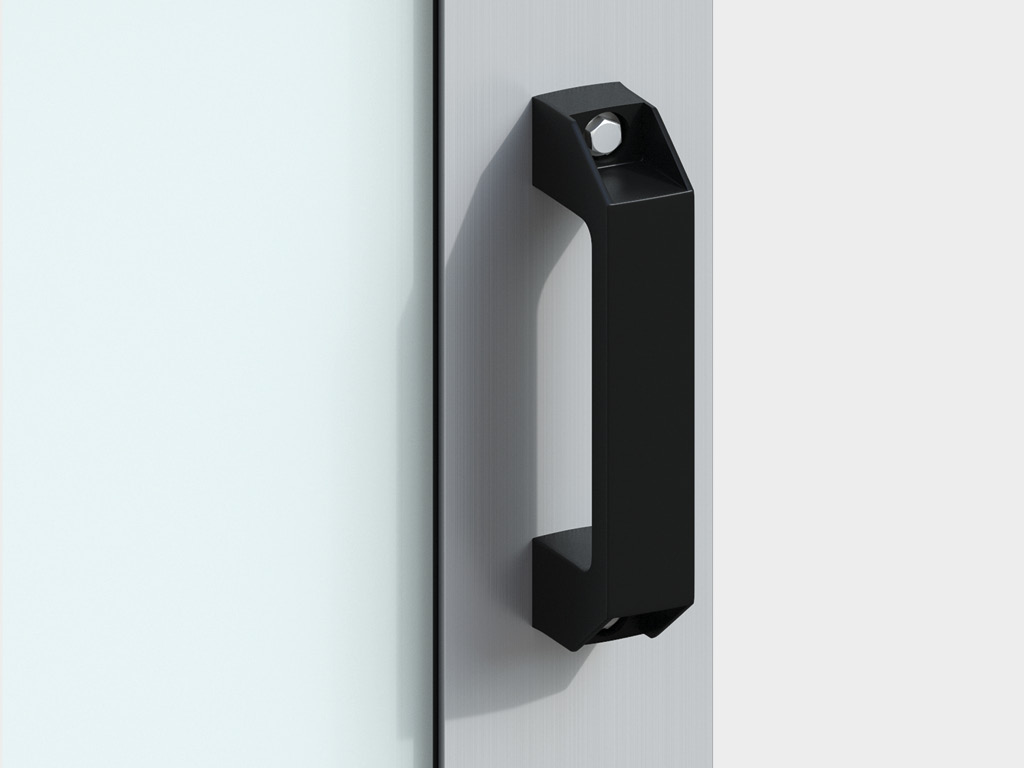

Эргономичная ручка позволяет легко и удобно открывать ворота.

Дополнительная комплектация

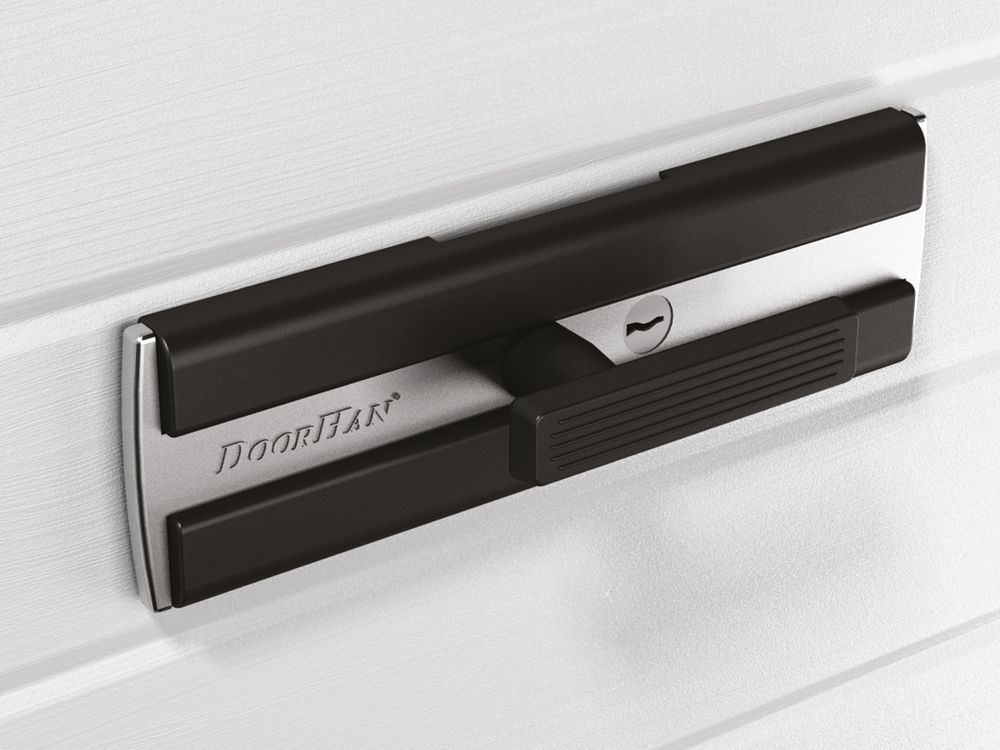

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

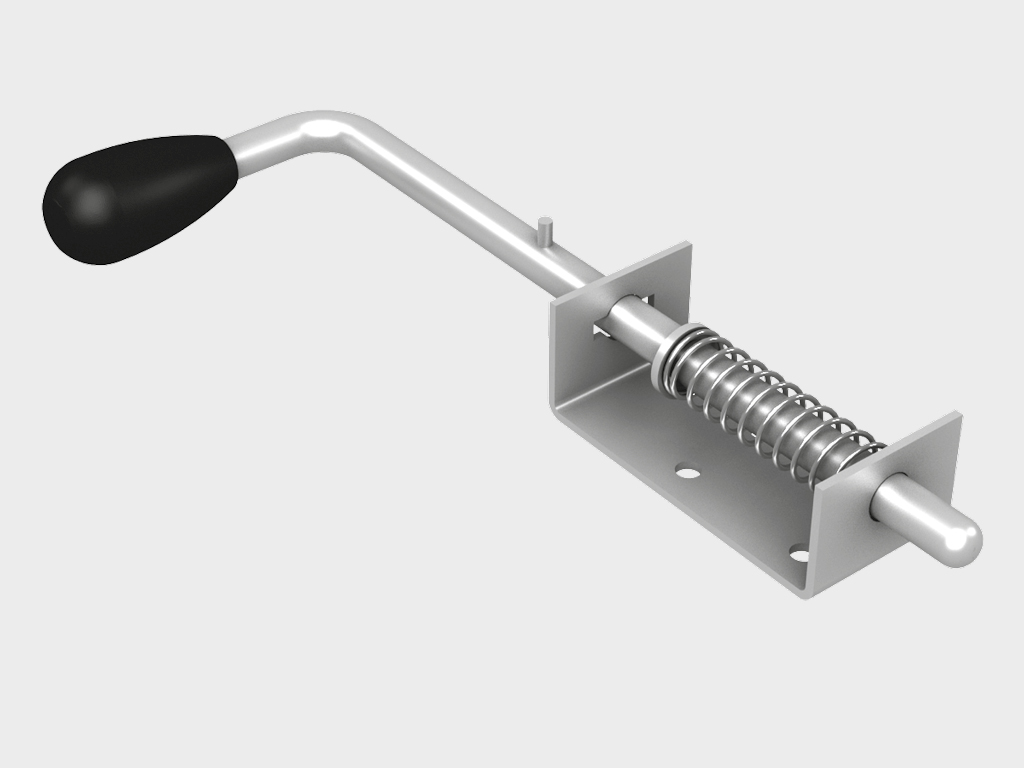

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

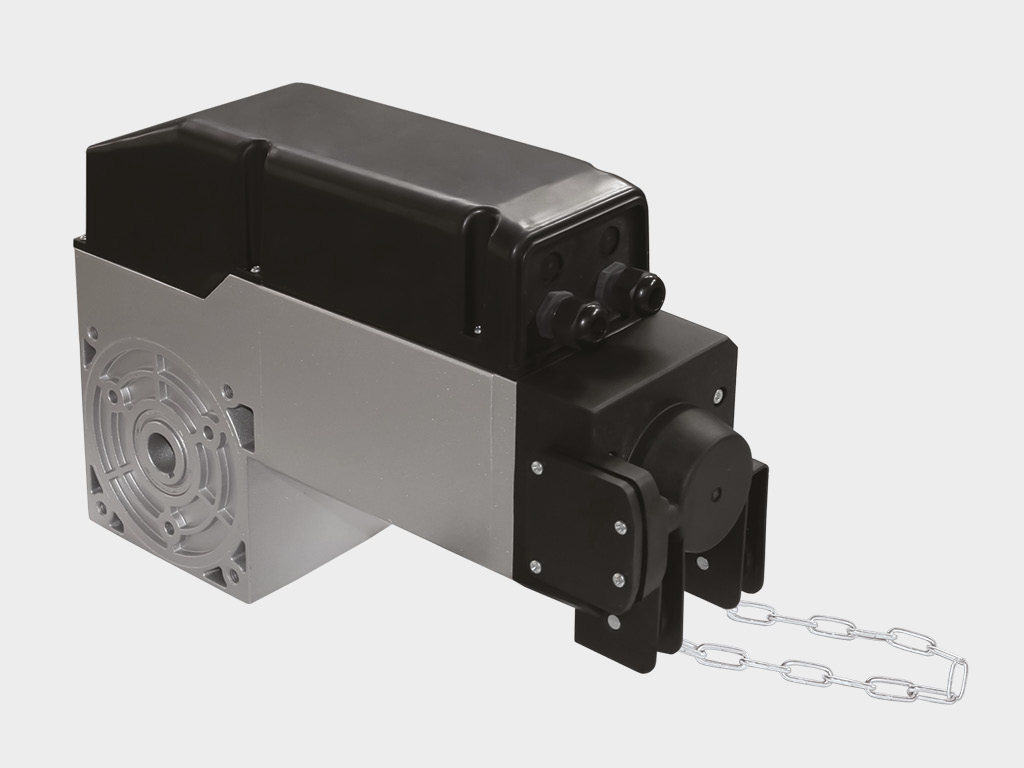

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

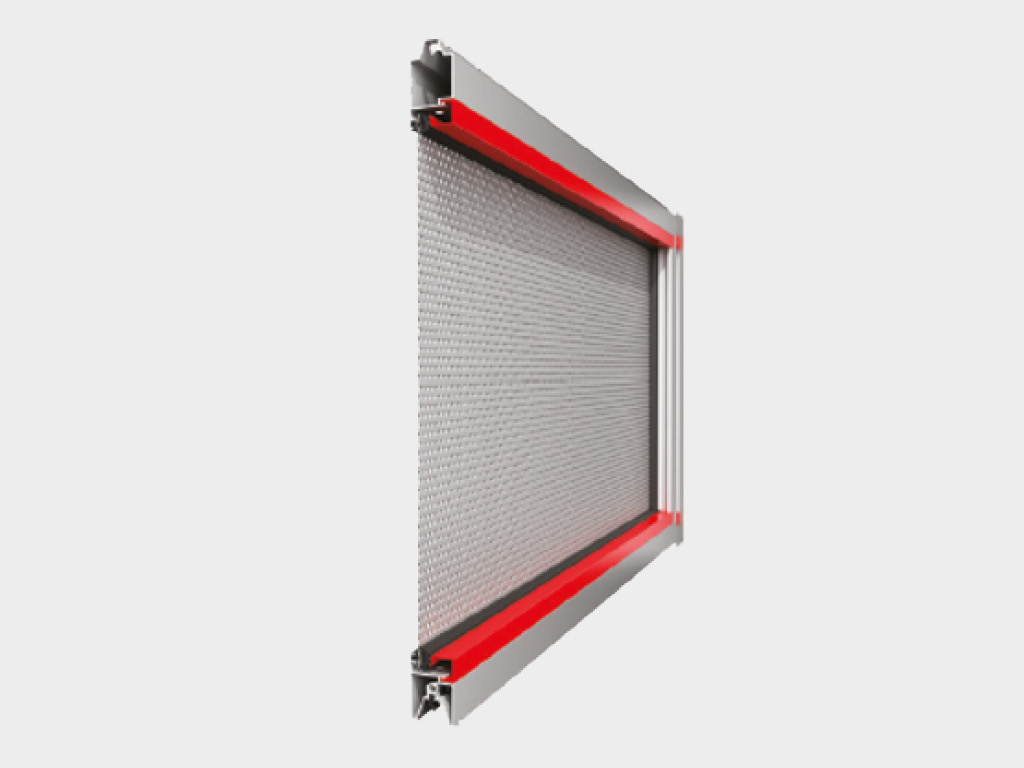

Возможность использования панелей из алюминиевых профилей T-bridge (опция) с термовставкой из полиамида повышает энергоэффективность ворот и предотвращает промерзание профилей.
Возможность использования в качестве заполнения перфорированного алюминиевого листа — стильное и практичное решение с созданием барьера ограниченной видимости.
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).

Технические характеристики

Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 0,4 (В) точное значение зависит от размера ворот
Безотказность, количество циклов открывания-закрывания, не менее 100 000 / 25 000
Вес полотна ворот, кг/м² 14,5 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Усилие ручного открывания и закрывания, Н, не более 260

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин. 2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки. 3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки при открывании и закрывании ворот запрещаются. 4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы. 5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам. 6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании. 7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя. 8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
